Lojik Devreler Dersi Lojik Prob Proje Ödevi (Logic Probe)
Proje yapım aşamaları:
En az maliyet ve en kararlı yapı
için internet ortamında araştırma yapıldı, teorik olarak sistem oluşturuldu.
Hangi malzemelerin gerekli olduğu
araştırıldı.
Karar verilen malzemelerin katalog
bilgileri incelendi.
Proteus-isis programında benzetim yapıldı.
Proteus-isis programında benzetim yapıldı.
Baskı devre için tasarım yapıldı
ve uygun tasarım hazırlandı
Çıktı alında ve ütü ile bakır
levhaya baskı yapıldı, ardından Perhidrol tuz ruhu çözeltisine daldırıldı ve
baskı yapılan yerler dışındaki her yer eridi. Kalan yerler yollar ve lehim
yapılacak alanlar kaldı.
Devre kablo kopukluk kontrolü ve
hata arama yapıldı.
Malzeme yerleşimi yapıldı, lehim
yapıldı devre test edildi ve kullanıma hazır hale geldi.
Çalışma sistemi:
Devrenin prob ucu lojik 1 ( +5V)
seviyesinde olunca yeşil ışık yanar
Lojik 0 (0V) seviyesinde olunca kırmızı ışık yanar.
Lojik 0 (0V) seviyesinde olunca kırmızı ışık yanar.
Prob ucu Boşta kaldığında hem
yeşil hem de kırmızı ışık yanar.
Devreyi +5V ve 0V ile besliyoruz
Devrenin amacı herhangi dijital
bir devrede, devre çalışırken hangi yolda 1 (+5V) ve ya 0 (0V) olduğunu bize
üzerindeki ledlerden gösterir.
Devrenin çalışma sistemi:
Prob ucuna +5V geldiğinde 1. not
kapısına gelir terslenir ikinci not kapısında ise tekrar terslenir +5V
seviyesinde olur Q1 transistörünü tetikler. Kırmızı LED ışık yayar.
Prob ucuna 0V seviyesi geldiğinde
1. Not kapısında terslenir +5V olur Q2 transistörü tetiklenir yeşil LED ışık
yayar.
Prob ucuna herhangi bir değer
gelmediğinde iki LED de yanar.
Malzeme listesi:
LED x2=0,5₺
Transistor BC537 x2=1₺
Direnç 0,25W x4=1₺
7404 Not Gate x1=2₺
Zil teli
Bakır plaketx1=5 ₺
Asit ve Tuz ruhu x1=15 ₺
Toplam maliyet=25.5 ₺
Malzemelerin Katalog Bilgileri Ve Resimleri:
7404 Not gate entegresi
İçerisinde 6 adet not kapısı bulunuyor.
2 adet transistör ile dijital olarak çalışıyorum.
Devre Yapım aşamaları Görüntüleri:

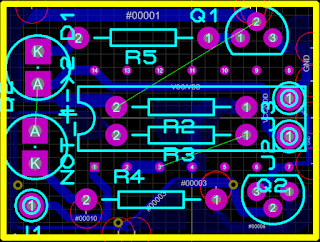

Çizim
programında da devre çizimi ve malzemelerin kullanımı ve yerleşmesi çiziliyor.
similasyonda
kabul edilen Proje devre çizimine geçiliyor. Devre çizimin de de komponentlerin
pin diyagramları ve birbiri ile ilişkileri ve kablolarına göre yerleşim
yapılıyor ardından bağlantıların kablo bağlantısı yapılıyor.
Üstten
ve alttan atlama kabloları en aza indiriliyor. En düzgün görünümlü ve en küçük
alan kaplayacak biçimde devre çizimi yapılıyor.
İsim
ve okul no yazılı yapılıyor.
3d görünümde de okmponentlerin konumları görünüyor.
Çizim
yapılırken de 3 boyutlu görünümü de değerlendirmesi yapılıyor, bu görünüme için
çizime devam ediliyor.
Malzemelerin
konumu düzgün ve göze hoş geliyor olması ve bir biri ile ilişkili olanların
yakın olmasına dikkat ediliyor.
Kullnacağım
malzemelerin birbibine yakın olması ve devrenin kıyı kenarlarında bulunması
kullanışlılık tarafından çok önemli.
Enerji
girişi ve göstergenin uygun yerde konumlanmasından ötürü tasarım
değiştiriliyor.
Bütün
işlemler sona erince de çıktı alıp bakır bakır levhaya devreyi basıyoruz.
Devreyi
basmandan önce son kez gözden geçirme işlemleri, hata arama işlemi,
kullanışlılığı kontrol ediliyor.
Baskı
devre çıktısı alınıyor.
Ütü
ile baskı devre yapılıyor. Çizilen devre bakır plaka üzerine aktarılıyor.
Basılmış
devre asit çözeltisi ile devre kabloları dışındaki her yer asit karşımı ile
eritiliyor, geriye yollar kalıyor.
Proje
hazır oldu artık devrenin yol kontrollere
geçiliyor. Eksik, hatalı,,kopuk, yollar onarılıyor.
Malzemelerin
konumları ve lehimlenme için plaka deliniyor.
Uygun
yerlere komponentler lehimlenir.
sonrasında
devrenin malzeme, yol, eksikleri kontrol ediliyor.
Sorun,
eksik olmadığı anlaşıldığı anda devreye ilk enerji veriliyor.
Uygun
kıısmlardan değerlerinde okumalar yapılıyor ve plakanın eksikleri ve hataları çözülüyor..
Projeyi
amacına göre kullanıp hata olup olmadığı kontrol ediliyor sonrasında devrenin
yollarının olduğu yüzeye vernik sürülür. Devre dışarıdaki iletkenlere dokunarak
kısa devre olmaması için artık devre hazır kulanıma başlanabilir.
Son görünümler:
