Delta PLC dvp14ss2 – DOP-S03S211 RS-485 haberleşmesi (plc hmi rs485 communication)

delta plc örnek, delta plc hmi rs485 haberleşme

Delta DVP14SS2 modelinde RS-232  ve RS-485 Haberleşme portları bulunuyor

delta plc örnek, delta plc hmi rs485 haberleşme

Bir örnek ile bu haberleşme yöntemini deneyelim:

• comportun modlarına göre pin bağlantılarını ve
•  rs485 pin bağlantılarını netten buldum.
• rs-232 konnektör db9 tipinde alıyoruz
• şekillerdeki gibi bağlantı yapıyoruz.

delta plc örnek, delta plc hmi rs485 haberleşme, kablo bağlantısı

delta plc örnek, delta plc hmi rs485 haberleşme, kablo bağlantısı

delta plc örnek, delta plc hmi rs485 haberleşme, kablo bağlantısı

DOPSOFT programında  seçenekler menüsünden haberleşme ayarlarına giriyoruz.

delta plc örnek, delta plc hmi rs485 haberleşme ayarları

şekildeki gibi ara birim rs-485  , data bit 7bit , stop bit 1 bit  , baud rate 9600 ,  parity even şeklinde ayarlar tamamlıyorum.

ÖRNEK:

Sistem x0 butonu ile çalışmaya başlayacak.

Hmi' den girilen süre kadar bekleme yapacak sonra motor 1 çalışacak.

Motor 1 de belirlenen süre kadar çalışıp motor 2 çalışmaya başlayacak

Belli bir süre beraber çalışıp motor 1 durup motor 2 belli bir süre çalışmaya devam edecek.

süre sonunda sistem başa dönecek.

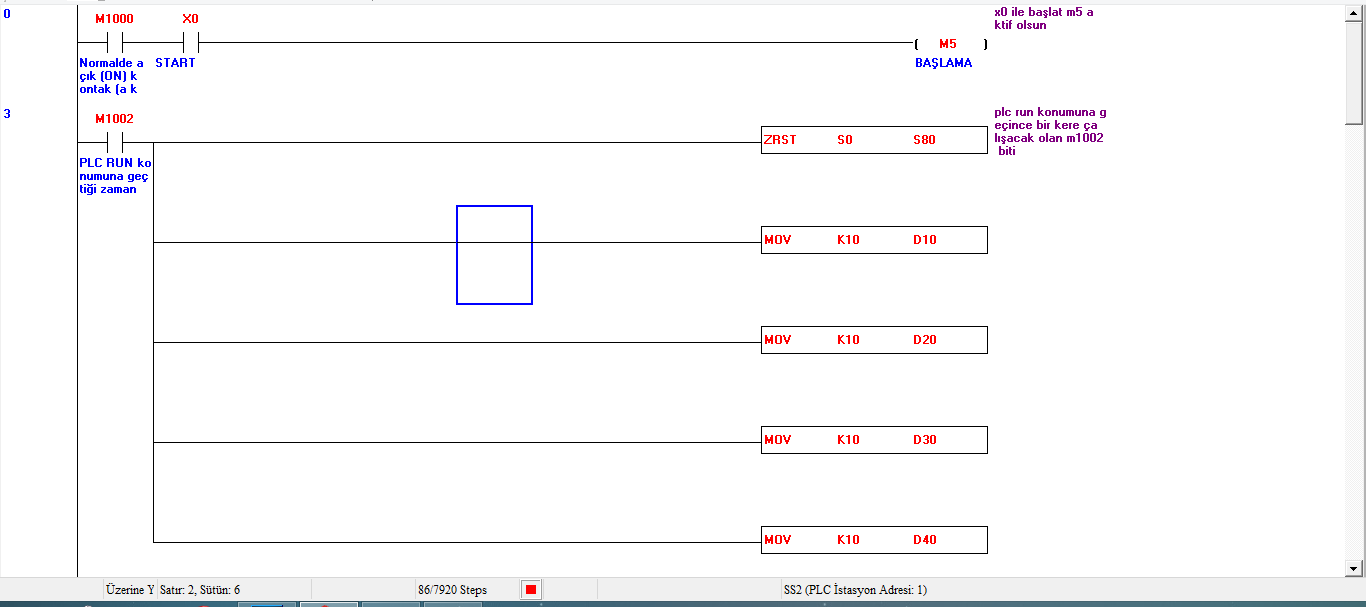

PLC LADDER komutları:

Dosya için tıklayın.

delta plc wplsoft örnek, delta plc hmi örnek

delta plc wplsoft örnek, delta plc hmi örnek

delta plc wplsoft örnek, delta plc hmi örnek

delta plc wplsoft örnek, delta plc hmi örnek

delta plc wplsoft örnek, delta plc hmi örnek

DOP SOFT programın dosyası ve görüntüleri

ana sayfa

Ayarlar sayfası

Bilgi sayfası

kontrol sayfası

Kullanılan komutların açıklamaları ve dosyası:

ZRST komutu:

zrst komutu

Alan olarak reset eder.''  ZRST S0 S80  '' yazdığımızda. s0 ile s80 arasındaki alanları reset eder.

MOV komutu:

Taşıma komutu ''  MOV K10 D10  '' yazdığımızda K10 değerini D10 datasına taşır.

M1002 kontağı:

PLC run konumuna geçtiğinde bir kez çalışan kontak.

STEP komutu:

step komutu kullanımı

step komutu kullanımı

Programı adım adım çalıştırmayı istediğimizde kulalnıırız.

STL S0 yazarak step komutunu yazarız ve set s0  yazarak da o stepi aktif ederiz

STL  komutunun bir özelliği de   <S> den sonra direk komut yazamıyoruz kontak koyup sonra komut yazabiliyoruz.

step komutu kullanımı

RET komutu:

STEP komutlarının bitirilmesini sağlar.
