Sinamics V20 ile HMI Modbus RTU RS485 Haberleşmesi, Hz Değerinin kontrolü

Sinamics V20 ile HMI Modbus RTU RS485 Haberleşmesi, Hz Değerinin kontrolü:
Sinamics V20 ile HMI Modbus RTU RS485 connection
Sinamics V20 ile HMI Modbus RTU RS485



Sinamics V20 ile HMI Modbus RTU RS485 connection
Sinamics V20 ile HMI Modbus RTU RS485
Sinamics V20 ile HMI Modbus RTU RS485







Sürücüyü fabrika ayarlarına getiriyorum sonra CN11 seçimini yaptım.

Sinamics V20 ile HMI Modbus RTU RS485
Sinamics V20 ile HMI Modbus RTU RS485

Sinamics V20 ile HMI Modbus RTU RS485
Sinamics V20 ile HMI Modbus RTU RS485

 P2014 değerini 0 yapıyoruz.

Kablo bağlantısını aşağıdaki gibi olacak.

S7-1200 Modbus RTU Rs485 pin connection
s7-1200 Modbus pin connection

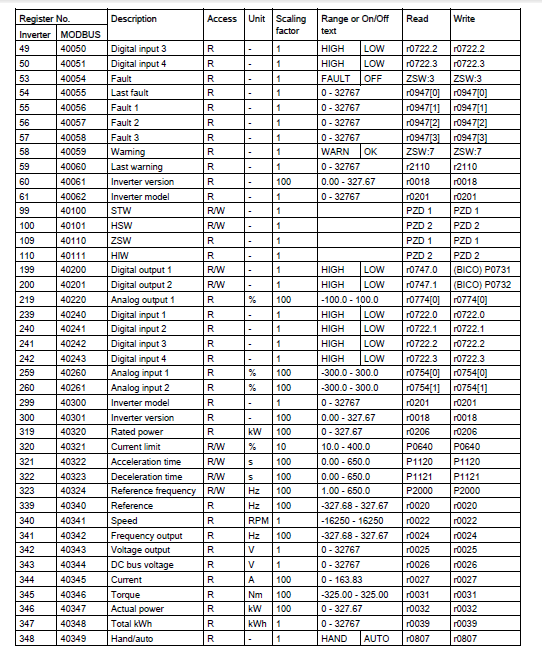

AC sürücünün Manuelinden Mobus adreslerine bakıyorum.

Sinamics V20 ile HMI Modbus RTU RS485
Sinamics V20 ile HMI Modbus RTU RS485

Sinamics V20 ile HMI Modbus RTU RS485
Sinamics V20 ile HMI Modbus RTU RS485

Sinamics V20 ile HMI Modbus RTU RS485
Sinamics V20 ile HMI Modbus RTU RS485

Sinamics V20 ile HMI Modbus RTU RS485
Sinamics V20 ile HMI Modbus RTU RS485

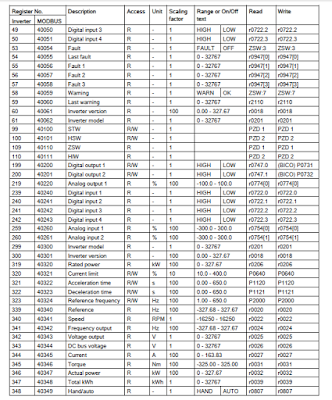

Buradaki adreslere bakıyorum

Sinamics V20 ile HMI Modbus RTU RS485
Sinamics V20 ile HMI Modbus RTU RS485

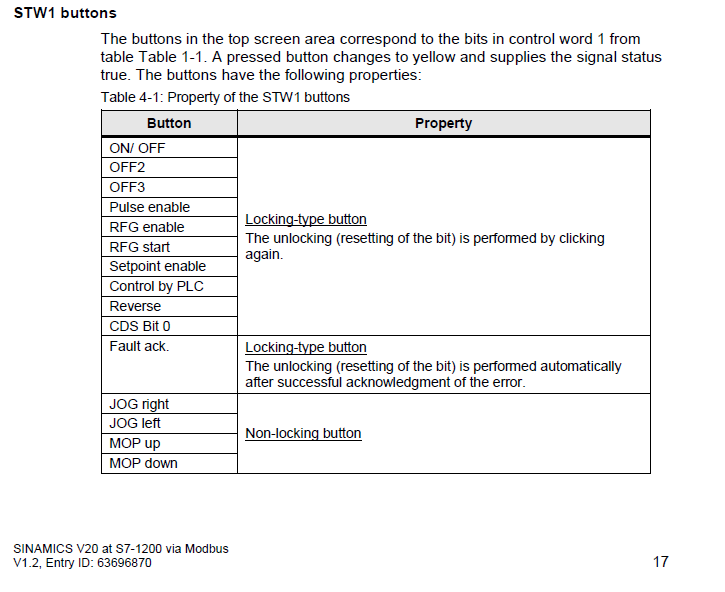

STW bitlerini ayrı ayrı kontrol edecem.
Sinamics V20 ile HMI Modbus RTU RS485
Sinamics V20 ile HMI Modbus RTU RS485


Sinamics V20 ile HMI Modbus RTU RS485
Sinamics V20 ile HMI Modbus RTU RS485

Sinamics V20 ile HMI Modbus RTU RS485
Sinamics V20 ile HMI Modbus RTU RS485


STW giriş alanına 47E değerini gönderiyorum.
Sonra HSW giriş alanına istediğimiz değeri 0-16000 skalasında giriyorum
STW alanına 47F değerini girdiğimde sürücü verdiğim değerde çalışmaya başlıyor.


Burada da Siemens' yayınladığı bir videodan fotoğraf.

Sinamics V20 ile HMI Modbus RTU RS485
Sinamics V20 ile HMI Modbus RTU RS485

Videoda daha ayrıntılı anlattım

Bölüm 1:





Bölüm 2:



Herhangi sorunuz olduğunda yorum yapım mail atın.
