HMI timer süresi ayarlama, DELTA PLC , dvp 14ss2, delta plc Harun Doğan

Dokunmatik Ekrandan (HMI) girilen değer ile timer çalışma süresini ayarlama ve süre ayarı ile çıkışları aktif etme.

DOPSOFT örnek.

Dopsoft programında resim deki gibi butonları ekleyelim

delta plc blog

HMI programlaması  (dop-b03s211 modelini seçtim ):
SET butonu ekliyoruz ve yazma adresini m50 yapıyoruz

delta plc harun doğan

Reset butonu ekleyip yazma adresini m50 yapıyoruz

Data gir – sayısal değer gir kutucuğu ekledim

yazma adresi olarak d60 yazdım

delta plc blog

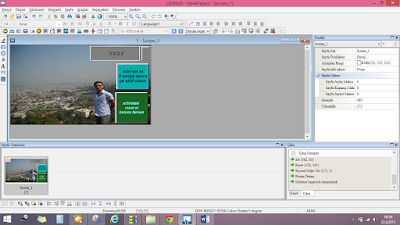

Sayfa sekmesin den resim ekle seçeneği ile resim ekledim..

Plc komutları

Ladder açıklaması:

Ld m1000 kontağı  enerjilendikten sonra y5 çıkışını aktif olur aynı anda timer t0 aktif oldu ve d60 datasındaki değerkadar timer saymaya başladı ve süre sonunda y0 çıkışı aktif oldu.

hmi dan sayısal değer ile süresini ayarlayabiliyoruz

delta plc dvp14ss2
HMI

dop-b örnek.
dopsoft set butonu.
dopsoft reset butonu.

Umarım faydalı olmuştur...

Okuduğunuz için teşekkürler.
